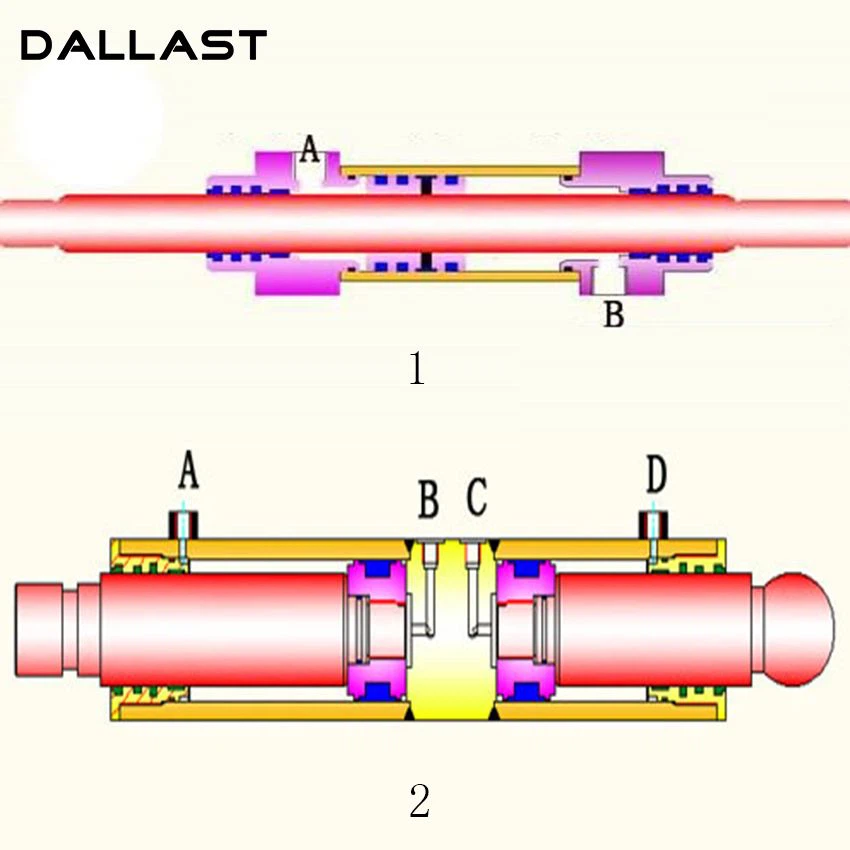

Na slikah 1 in 2 sta hidravlični cilindru z dvojnim koncem, vendar imata strukturo in funkcijo različno varjeni hidravlični cilindri.
Kot je prikazano na sliki 1
Dvostranski hidravlični zatič imata na obeh koncih batnice.
Kot je prikazano na sliki 1: To je dvo batni hidravlični cilinder z enim batom.
Vhodni in izstopni priključek A in B lahko prehajata pod tlačno olje ali vračata olje, da dosežeta dvosmerno gibanje.
Kot je prikazano na sliki 2
Dvojni bat, dvojni bat / palica hidravlični Ram
Oba konca in srednji dovodni in izstopni priključki A, B, C, D lahko prehajajo pod tlačno olje ali povratno olje, tako kot dva povezana dvojno delujoča hidravlična cilindra.
Dvostranski valj je hidravlični pogon, ki pretvarja hidravlično energijo v mehansko in izvaja linearno batno gibanje (ali nihajno gibanje).
Ima preprosto strukturo in zanesljivo delo. Ko se uporablja za vrtanje batnih gibanj, je mogoče napravo za pojemanje odpraviti in ni nobene prestavne reže, gibanje pa je stabilno, zato se pogosto uporablja v hidravličnem sistemu različnih strojev.
Parameter izdelka
Hod: 50 mm — 16000 mm
Premer notranje cevi valja: 40 - 1000 mm (1,5 - 40 palca)
Material podloge: baker (podaljša življenjski cikel jeklenke)
Material: Ogljikovo jeklo, Legirano jeklo, Nerjaveče jeklo, Ogljikovo jeklo, Legirano jeklo, Nerjaveče jeklo, 27SiMn, 16Mn, ST52-3, CK45, E355, E470,42CrMo4
Dia batne palice: 12 - 500 mm (1/2 - 20 palčni) hidravlični valj Batna palica mora biti trdo kromirana do najmanjše debeline 35-55 mikronov in polirana do 0,15 um Ra
Kromirana: Cr, Ni ali keramika
Design tlak: Max 3100PSI,
Tip tesnil: PARKER (ZDA), MERKEL (Nemčija), NOK (Japonska), Hallite (Velika Britanija), Kaden…
Barvanje: upoštevajte zahteve kupca, adsorpcijska sila 0-1
Postopek izdelka
1. Surovine, ki vstopajo v tovarno, jeklene cevi ali palice 27SiMn, 40CrMo, ST52, 45 #
2. Opravite predobdelavo, ki vključuje luženje, fosfatiranje in umiljenje, nato pa hladno vlečite brezšivne jeklene cevi.
3. Jeklene cevi položite v peč za kaljenje, da boste zaradi nadaljnje obdelave izvedli žarjenje za razbremenitev napetosti.
4. Multi-roll ravnanje stroj, z 10 ravnanje točk, doseže samodejno valjanje poravnati, izboljšanje učinkovitosti močno
5. Toplotna obdelava za pridobitev obdelovancev z različnimi lastnostmi s spreminjanjem njihove notranje mikrostrukture ali površinske kemične sestave.
6. Cilindrično stopnjo je mogoče nadzorovati znotraj 0,03 mm, hrapavost površine pa je do 0,4 z brušenjem v območju: φ40mm-φ450mm in najdaljše dolžine: 12000mm
7. Obdelovalni postopki za pridobitev visoko natančnih delov s kompleksnimi oblikami v skladu s podrobnimi risbami.
Predstavitev izdelka

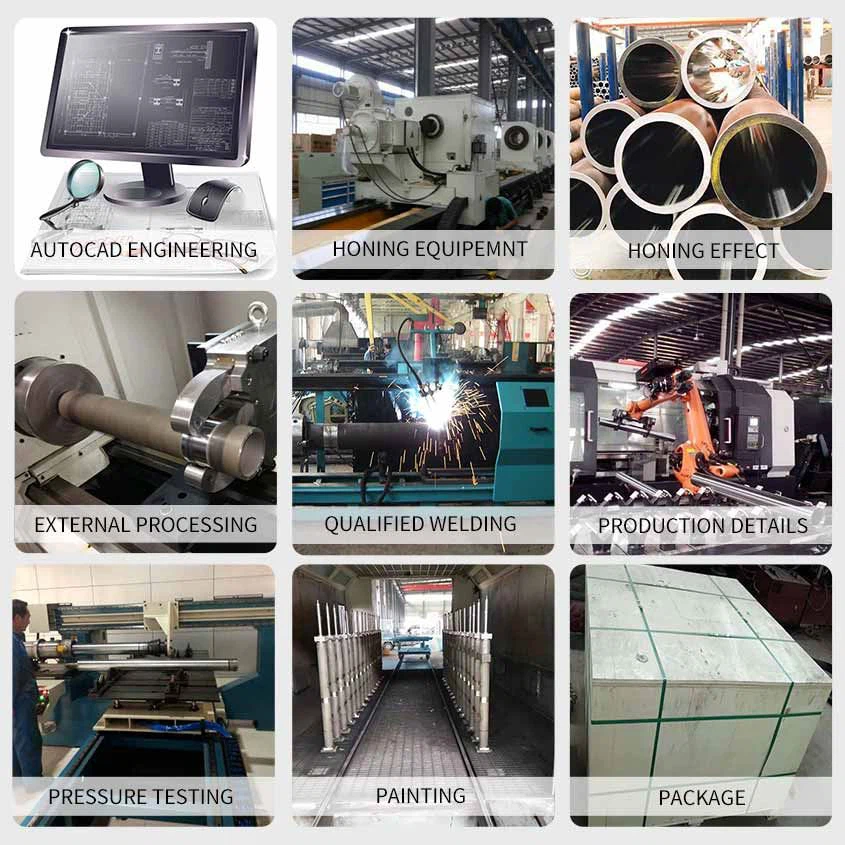

Podrobnosti o proizvodnji
Postopek izdelka
Pisarna podjetja
Dostava, pošiljanje in serviranje
Pogosta vprašanja
Kupci iz Južne Afrike so se z nami posvetovali o dvojnem hidravličnem RAM-u
V: Kako lahko dobim ponudbo?
O: Ponudbo bomo oddali v 8 urah, če bomo v delovnih dneh dobili podrobne informacije.
Če želite ponudbo ponuditi prej, nam skupaj s povpraševanjem posredujte naslednje podatke.
1). Podrobne risbe (CAD / PDF / DWG / IGS / STEP / JPG)
2). Zahteva po materialu
3). Površinska obdelava
4). Količina (na naročilo / na mesec / letno)
5). Vse posebne zahteve ali zahteve, kot so embalaža, etikete, dostava itd.
V: Kako izbrati dvojni hidravlični RAM, ki deluje?
O: To je osnova na vašem ventilu za nadzor dvojnega hidravličnega delovnega tlaka RAM-a, če ste nastavili zaščitni tlak, ko tlak doseže vašo nastavljeno vrednost, samodejna zaščita pred zagonom. Naš običajni hidravlični cilinder max deluje 210Bar-220Bar, poleg nekaterih visokotlačnih, razen po meri
O večji velikosti kataloga ali dvojnem hidravličnem RAM-u se obrnite na naš prodajni oddelek. Naši strokovni tehniki vam pomagajo pri načrtovanju in izdelavi različnih varjenih hidravličnih cilindrov
